曲線階段用
屋外
KF-B
ベストセラー機KF-Aの屋外モデル
定評ある乗り心地に
耐久性を加えました｡
スロースタート・スローストップのなめらかで自然な動き、
優れた乗り心地を屋外でも。
屋外の階段にはいす式階段昇降機KF-B
KF-B
KF-B
■特徴・機能
曲線、らせんなどの階段にも取り付け可能。
内回り・外回り、踊り場の有無なども気にせず自在に設置できます。
ほとんどの階段に
取り付け可能
高品位なパイプレールを使用した内外両回りができる自在型。
直線、曲線、らせん等ほとんどの階段に取り付けられます。
レールは階段に合わせたオーダーメイドとなります。
いすを折りたためる
｢コンパクト収納｣
使わないときにはいすを折りたたんで収納。
階段スペースを広くお使いいただけます。
いすを折りたためるコンパクト収納
いす回転機能（上階）
上階ではいすが回転（80度）。
安全に乗り降りできます。
いす回転機能（上階）
巻き取り式
シートベルト
シートベルトは邪魔にならない
巻き取り式を採用。
外せば自動的に収納します。
巻き取り式シートベルト
ひじ掛け部に
｢押しボタンスイッチ｣
ボタンを指で押して操作します。
指を離すと停止する安心設計です。
ひじ掛け部に押しボタンスイッチ
誤動作を防ぐ
｢キースイッチ｣
お子様などが誤って動かしてしまわぬ
よう、電源はキー（鍵）で管理して
います。
誤動作を防ぐキースイッチ
｢自動停止機能｣で
安心安全
運転中、レールや階段上で障害物に
ぶつかると自動で停止します。
自動停止機能で安心安全
無線
｢呼び送りスイッチ｣
上下階いずれからでも
いすの呼び送りができます。
配線不要の無線スイッチです。
無線 ｢呼び送りスイッチ｣
保護カバー
いす全体を覆うカバー付き。
風雨や塵から本体を守ります。
保護カバー
■オプション
ペンダントスイッチ
お手元での操作、介助者の操作を
容易にします。
ペンダントスイッチ
中間停止ユニット
中間給電ユニット
階段途中の任意の場所で止めることができ
ます。又、上下階の充電器以外の場所でも
給電することができます。
中間停止ユニット・中間給電ユニット
中間階呼び送り
無線スイッチ
上・下階、階段途中のいずれからでも、
呼び送りが可能です。
無線 ｢呼び送りスイッチ｣
■仕様・寸法図
仕様
駆動方式
ローラギア・ラック方式
定　　員
１名　最大90kg
電　　源
AC100V
供給電源
DC24V（バッテリー式）
駆動電動機
DC24V/200W
定格速度
6m/min以下
傾斜角度
0〜50度
レール
スチールパイプ製特殊塗装仕上げ
レール色
グレー
標準装備
回転いす（レバー式）※いすの回転は上階のみです。
ひじ掛けスイッチ
巻き取り式シートベルト
自動停止装置
乱用防止キースイッチ
上下階呼び送り無線スイッチ
充電警報ブザー
駆動部電源スイッチ
充電器（１個）
バッテリ（１式）
オプション
ペンダントスイッチ
中間停止ユニット
中間給電ユニット
中間階呼び送り無線スイッチ

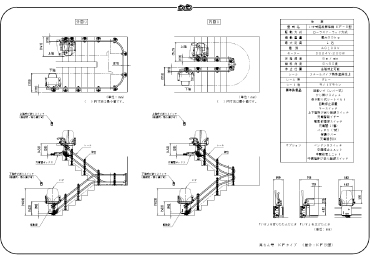

寸法図
KF-B寸法図
寸法図ダウンロード
※より詳細な資料をご希望の場合は、お手数ですが
　カタログ･資料請求フォームよりご依頼下さい。
※図面データご利用上の注意
１.図面データのダウンロード、およびその使用で、
　お客様に直接または、間接的に障害が生じても、
　当社はいかなる責任も負い兼ねますので予めご了承下さい。
２.図面データの内容は、予告なく変更する場合があります。
