直線階段用
屋内
エスコートスリム
薄さを極めた
優しさのカタチ。
折りたたみ幅わずか25cm。
豊富なカラーとデザイン性が魅力の
薄型コンパクトタイプ。
階段昇降機エスコートスリム
階段昇降機エスコートスリム
いす式階段昇降機エスコートスリム
エスコートスリム
■特徴・機能
どんな住まいにもマッチするシンプルなデザイン。
エルゴノミクス（人間工学）に基づいた人に優しい設計です。
折りたたみ幅25cm。
コンパクトなスリム設計
折りたたみ寸法は壁からわずか25cm。
階段をより広くお使いいただけます。
折りたたみ幅25cm。コンパクトなスリム設計
邪魔にならない
｢巻取り式シートベルト｣
シートベルトは邪魔にならない
巻き取り式を採用。外せば自動的に
収納します。
邪魔にならない巻取り式シートベルト
｢ひじ掛け&足のせ台｣
連動で楽々操作
ひじ掛けと足のせ台が連動するので、
立ったままの姿勢で足のせ台を
折りたたんだり、下ろしたりできます。
ひじ掛けと足のせ台連動で楽々操作
乗り降り便利
｢いす回転機能｣
階段上部で安心に乗り降りができるよう
いすが55度・85度の2段階で
回転できます。
乗り降り便利いす回転機能
簡単操作の
｢レバースイッチ｣
指先で操作できるレバースイッチを採用。
指を離すと停止する安心設計です。
簡単操作のレバースイッチ
誤動作を防ぐ
｢キースイッチ｣
お子様などが誤って動かしてしまわぬ
よう、電源はキー（鍵）で管理して
います。
誤動作を防ぐキースイッチ
｢自動停止機能｣で
安心安全
運転中、レールや階段上で障害物に
ぶつかると自動で停止します。
自動停止機能で安心安全
上下呼び出し可能
｢呼び送りスイッチ｣
いすを呼んだり、送ったりできる
｢呼び送りスイッチ｣。上下階どちらから
でも操作できます。
上下呼び出し可能の呼び送りスイッチ

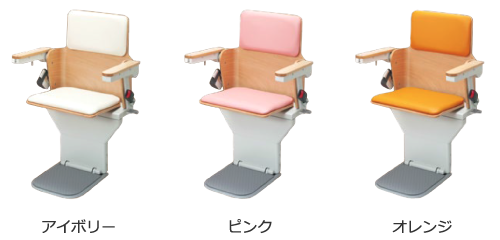

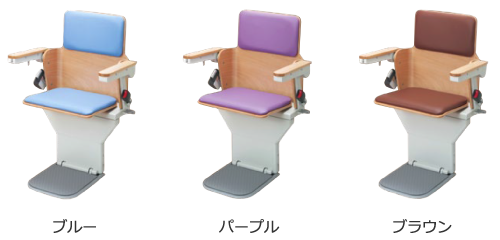

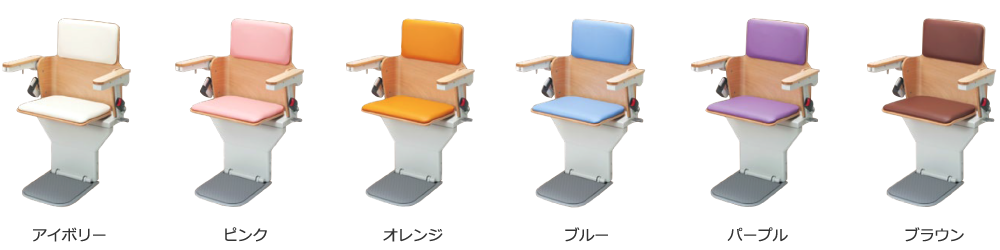

豊富なカラーバリエーション
6種類のバリエーションからお選びいただけます。汚れにくいビニールレザー製です。
アイボリー｜ピンク｜オレンジ
ブルー｜パープル｜ブラウン
■オプション
上下階呼び送り
無線スイッチ
上下階のいずれからでもいすの
呼び送りが出来ます。
配線が不要の無線スイッチです。
上下階呼び送り 無線スイッチ
ペンダントスイッチ
お手元での操作、介助者の操作を
容易にします。
ペンダントスイッチ
手動式
折りたたみレール
レールがはみだしたままにならないよう、
折りたたんで収納できるレールが
設置できます。
手動式折りたたみレール
■仕様・寸法図
仕様
駆動方式
ローラギア・ラック方式
定　　員
１名　最大90kg
電　　源
AC100V
定格速度
6.2m/min以下
傾斜角度
25〜55度
レール
アルミ製アルマイト仕上げ
レール色
シルバー
標準装備
回転いす（レバー式）※いすの回転は上階のみです。
レバー式ひじ掛けスイッチ
いすクッションカラー(ビニールレザー)　6色から選択
ひじ掛けと足載せ連動機能
巻き取り式シートベルト
自動停止装置
乱用防止キースイッチ
上下階呼び送りスイッチ
漏電保護プラグ
オプション
上下階呼び送り無線スイッチ
ペンダントスイッチ
手動式折りたたみレール

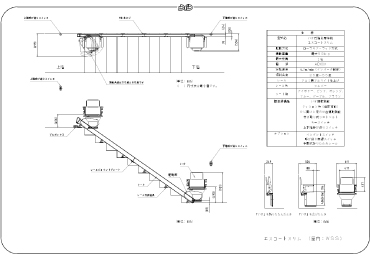

寸法図
エスコートスリム寸法図
寸法図ダウンロード
※より詳細な資料をご希望の場合は、お手数ですが
　カタログ･資料請求フォームよりご依頼下さい。
※図面データご利用上の注意
１.図面データのダウンロード、およびその使用で、
　お客様に直接または、間接的に障害が生じても、
　当社はいかなる責任も負い兼ねますので予めご了承下さい。
２.図面データの内容は、予告なく変更する場合があります。
