左・右設置自在
90度、180度 踊り場等自由自在
昇降時の安定感、
乗り心地の良さが好評です。
乗り心地の良さが好評です。

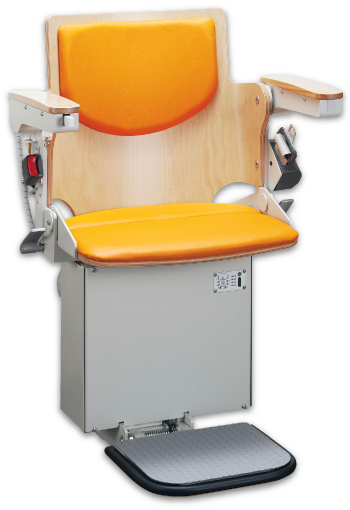

やさしく自然のぬくもりが伝わる木製いすが、心地良さと愉しみを加えてくれます。より広く階段をお使いいただくため、レール支柱は、アルミ支柱と鋼製支柱（オプション）の２種類をご用意しました。
直線階段用
曲線階段用
75度回転いす
静音性
屋内用
お知らせブザー
02
特徴・機能
Point1
いすを折りたためる
コンパクト収納
コンパクト収納
階段をより広くお使いいただけるよう、使わない時にはいすを折りたたんで収納します。
Point2
上階いす回転機能
階段の上階で乗り降りしやすいように、いすが75度回転できます。
Point3
巻き取り式シートベルト
シートベルトは乗り降りに邪魔にならない巻き取り式です。
Point4
簡単操作のレバースイッチ
指先で操作できるレバースイッチを採用。指を離すと停止する安全設計です。
Point5
ラックカバー
レールラック部にはカバーが全長に設けてあり、簡単に触れられない構造になっています。
Point6
誤動作を防ぐキースイッチ
不意の誤操作やいたずら防止対策として、電源はキー(鍵)で管理します。
Point7
自動停止機能で安心安全
運転中、レールや階段上の障害物を検知すると自動で停止します。
Point8
無線呼び送りスイッチ
上下階いずれからでもいすの呼び送りができます。配線不要の無線スイッチです。
Point9
バッテリー内蔵
バッテリー方式を採用しているので、停電時でも動かすことができます。
Point10
ひじ掛けと足のせ台連動
ひじ掛けと足のせ台が連動しているので、立ったままの姿勢で足のせ台をおりたたんだり、おろしたりできます。
Point11
安全装置作動と
バッテリー残量表示
バッテリー残量表示
安全装置が働いた部分が点灯表示され、慌てずに対処できます。また、バッテリー残量を4段階で表示します。
OPTION
レール支柱は
アルミ支柱と鋼製支柱の２種類
アルミ支柱と鋼製支柱の２種類
鋼製支柱は、アルミ支柱（標準）に比べレールを壁によせて設置が可能となり、階段をより広くお使いいただくことができます。
中間停止
・給電ユニット
・給電ユニット
階段途中に、停止・給電ポイントを設定できます。
ペンダント
スイッチ
スイッチ
介助者の操作を容易にします。
中間階呼び送り
無線スイッチ
無線スイッチ
上・下階、階段途中のいずれからでも、呼び送りが可能です。
胸部ベルト
胸部を保持するベルトを追加できます。
走行メロディ
音声アナウンス
音声アナウンス
「起動」「停止」「アラーム」を音声でお知らせします。
リチウムイオン
電池
電池
安全で長寿命なバッテリーに変更可能です。
仕様・寸法図
仕様
| 機種 | KF-W |
| 駆動方式 | ローラギア・ラック方式 |
| 定員 | 1名/最大90kg |
| 定格速度 | 6m/min |
| 電源 | AC100V |
| 供給電源 | DC24V(バッテリー式) |
| 傾斜角度 | 0〜50度 |
| レール材質 | スチールパイプ |
| レール色 | オフホワイト 特殊塗装仕上げ |
PDF

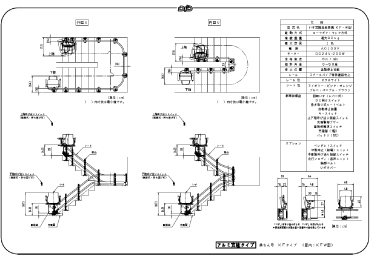

アルミ支柱
寸法図ダウンロード
PDF

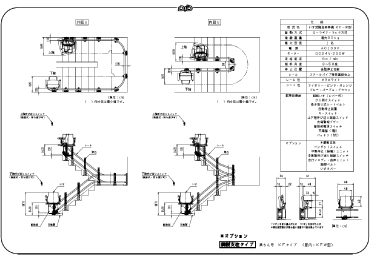

鋼製支柱(オプション対応)
寸法図ダウンロード
※より詳細な資料をご希望の場合はお手数ですがカタログ・資料請求フォームよりご依頼下さい。
※図面データご利用上の注意
1.図面データのダウンロード、およびその使用で、お客様に直接または、間接的に障害が生じても、当社はいかなる責任も負いかねますので予めご了承下さい。
2.図面データの内容は、予告なく変更する場合があります。
カタログ・技術資料
ダウンロード
ダウンロード
03
操作方法
1
いすを呼ぶ
階段昇降機本体が今居るフロアに無い場合、呼び送りスイッチでいすを呼びます。
2
座面とひじ掛けをおろす
まず階段昇降機本体の座面をおろします。次に片方のひじ掛けをおろすと連動して足のせ台もさがります。
※エスコートスリム以外はひじ掛けと足のせ台を各々おろして下さい。
3
いすに座る
座面に深く腰をおろし、足のせ台に足をのせて下さい。
4
シートベルトを付ける
階段昇降機本体に着座後、巻き取り式シートベルトをおへその上辺りにしっかり装着しロックをかけて下さい。
5
スイッチで上下移動
お手元のスイッチを使用し、階段昇降機を上下移動させてください。
6
回転レバーを操作して
いすを回す
いすを回す
目的のフロアに到着したら座面の下側両サイドにある回転レバーを操作し、降りやすい位置にいすを回して下さい。
(いす回転は上階側でご使用下さい｡)
(いす回転は上階側でご使用下さい｡)
7
シートベルトを外し､
いすから降りる
いすから降りる
シートベルトのロックを解除し、シートベルトを外します。巻き取り式になっていますのでゆっくり収納して下さい。
8
収納する
足のせ台、座面を折りたたみ、収納して下さい。
